Araç Şarj İstasyonlarında Topraklama Nasıl Yapılır? Detaylı Rehber

Elektrikli araçlar (EV) için şarj istasyonları kurmak, yalnızca enerji sağlamakla kalmaz; güvenli, yönetmeliklere uygun ve sürdürülebilir bir altyapı oluşturmayı da gerektirir. Bu sistemlerin temel yapı taşlarından biri topraklama sistemidir. Yanlış ya da eksik yapılan topraklama, hem kullanıcı güvenliğini tehlikeye atar hem de cihazların ömrünü kısaltır. Bu yazıda, araç şarj istasyonlarında topraklama nasıl yapılır, nelere dikkat edilmelidir detaylı olarak inceliyoruz.

Topraklama Neden Gereklidir?

Topraklama, şarj cihazlarında oluşabilecek kaçak akımların, statik elektrik birikimlerinin ya da ani gerilim değişimlerinin güvenli bir şekilde toprağa aktarılmasını sağlar. Şarj istasyonu kullanıcılarının elektrik çarpmasına karşı korunması, cihazların bozulmaması ve tesisatın güvenle çalışması bu sistem sayesinde mümkün olur.

Şarj İstasyonlarında Topraklama Aşamaları

1. Topraklama Sistemi Seçimi (TT/TN/IT)

Kurulum yapılacak bölgenin altyapısına göre üç ana sistemden biri tercih edilir:

• TT Sistemi: Topraklama elektrodu doğrudan toprağa bağlanır. Konut tipi şarj cihazlarında yaygındır.

• TN Sistemi: Şebekedeki nötr hattı ile ortak topraklama yapılır. Ticari ve hızlı şarj istasyonlarında sık kullanılır.

• IT Sistemi: İzole sistemdir, özel uygulamalar dışında yaygın değildir.

Kurulumdan önce bölgeye uygun sistem belirlenmeli, varsa dağıtım şirketiyle koordine olunmalıdır.

2. Topraklama Elektrodu Yerleştirme

• Genellikle bakır ya da galvanizli çelik çubuk elektrotlar kullanılır.

• Elektrotlar nemli toprakta ve mümkünse derin yerlerde (2–3 m) gömülmelidir.

• Elektrot sayısı ve yerleşimi, hedeflenen topraklama direncine göre ayarlanır.

3. Topraklama İletkeni Seçimi ve Bağlantı

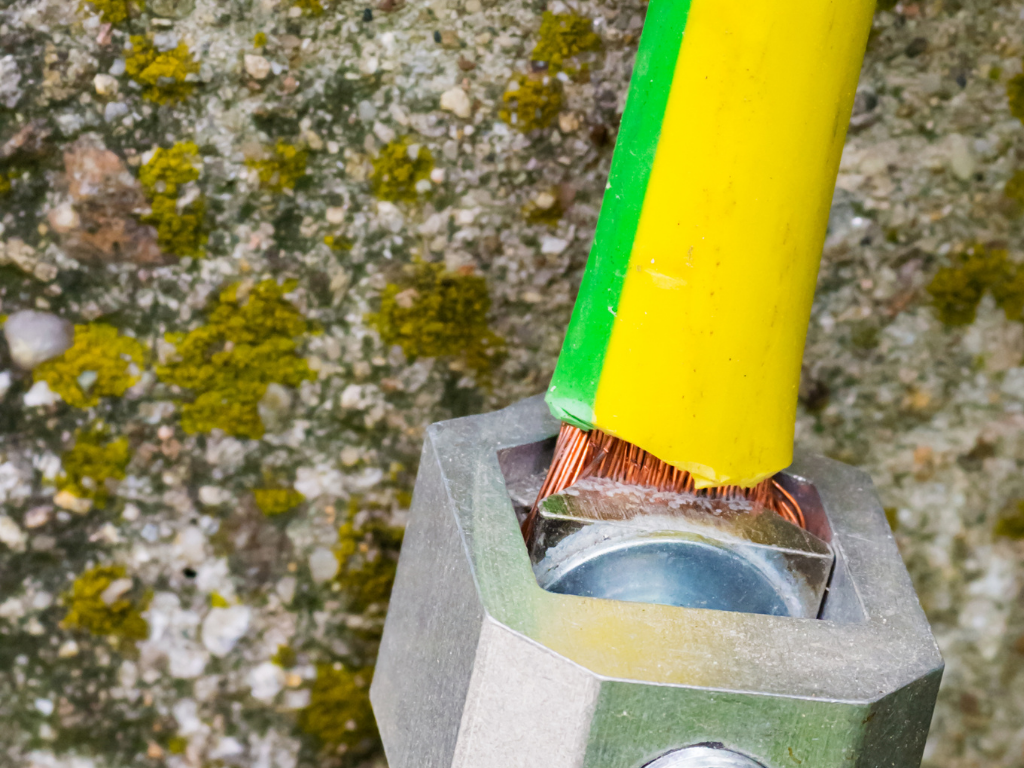

• Elektrot ile şarj cihazı arasına kesintisiz ve uygun kesitte iletken kablo bağlanır (genelde YEŞİL/SARI renkte).

• Kablo kesiti, sistemin gücüne ve kısa devre akımına göre belirlenir (örneğin 10 mm² - 16 mm² arası).

• Bağlantı noktaları korozyona dayanıklı olmalı ve gevşemeyecek şekilde sıkılmalıdır.

4. Topraklama Direnci Ölçümü

Kurulumdan sonra mutlaka ölçüm yapılmalıdır. Kabul edilebilir maksimum direnç değeri genellikle:

• 3 ohm ve altı tercih edilir.

• Ancak bu değer, uygulamaya ve cihaz gereksinimlerine göre değişebilir.

Ölçüm yöntemleri:

• 3 kazıklı yöntem (Fall-of-Potential)

• 2 kazıklı yöntem (loop test)

Ölçüm belgelenmeli ve gerektiğinde dağıtım şirketine sunulmalıdır.

5. Periyodik Test ve Bakım

• Topraklama sistemi yılda en az bir kez test edilmelidir.

• Elektrotlarda paslanma, kablolarda kesilme, gevşeme veya kopma olup olmadığı kontrol edilmelidir.

• Toprak direnci artmışsa ek önlemler (yeni elektrot, kimyasal katkı vs.) alınmalıdır.

Uygulamada Sık Yapılan Hatalar

• Elektrotun kuru ve taşlık zemine gömülmesi

• Kablonun yanlış kesitte ya da izole edilmeden döşenmesi

• Toprak direnci ölçümü yapılmaması

• Kurulumun yetkisiz kişilerce gerçekleştirilmesi

• Elektrot bağlantılarının açıkta bırakılması

Bu hatalar şarj cihazlarında sık arıza, elektrik çarpması riski ve mevzuata aykırılıkla sonuçlanabilir.

Topraklamasız Şarj İstasyonu Tehlikeleri

• Elektrik çarpması riski

• Araç elektrik sisteminin zarar görmesi

• Sigorta kapsamı dışında kalma

• Yangın ve arıza ihtimali artışı

• Tesisatın denetimlerde onay almaması
