Elektrik tesisatlarında sıkça karşılaşılan faz, nötr ve toprak terimleri, elektrik akımının güvenli ve düzgün akışı için hayati öneme sahiptir. Her biri farklı işlevi ve görevi olan bu hatların doğru anlaşılması, hem cihazların sağlıklı çalışması hem de kullanıcı güvenliği için gereklidir.
1. Faz Nedir?
- Faz hattı, elektrik enerjisinin kaynaktan cihaza taşındığı hatta denir.
- Üzerinde 220 Volt (Türkiye’de evsel kullanımlarda) gerilim taşır.

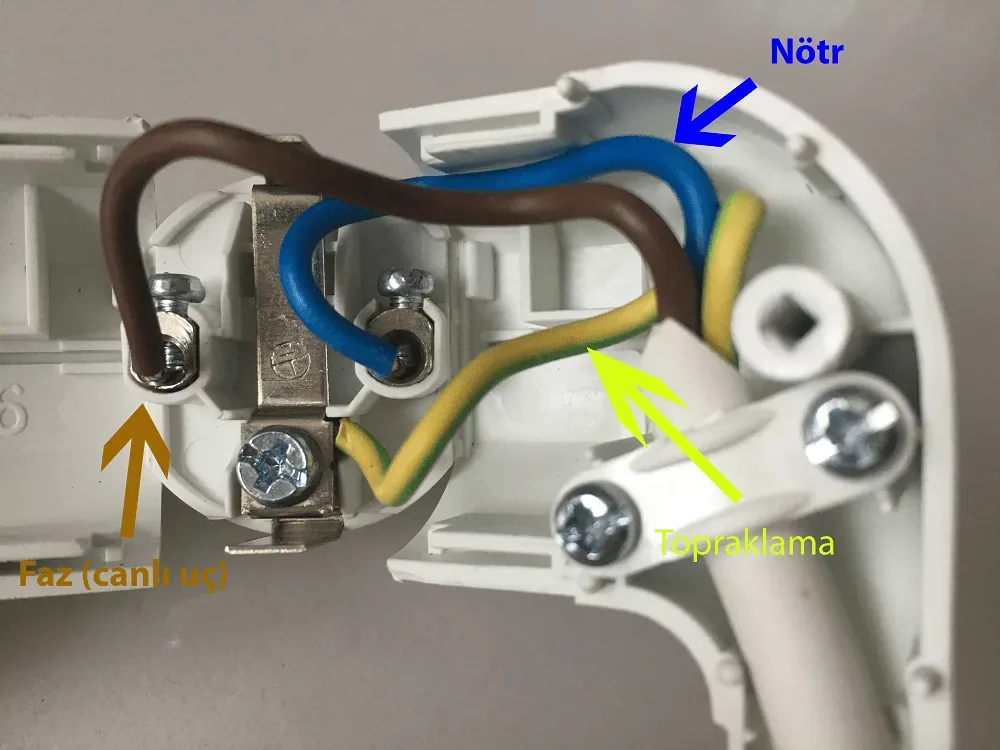

- Genellikle kahverengi veya siyah renkli kablo ile gösterilir.
- Elektrik devresinde enerjiyi “sağlayan” hattır.
- Faz hattında elektrik akımı sürekli hareket halindedir ve doğru kullanımı önemlidir.
2. Nötr Nedir?
- Nötr hattı, fazdan gelen akımı kaynağa geri döndürür.
- Gerilim potansiyeli 0 Volt’a yakındır, yani nötr hattı toprak potansiyeline yakın referans seviyesindedir.
- Genellikle mavi renkli kablo ile gösterilir.
- Elektrik devresinin tamamlanmasını sağlar ve cihazların doğru çalışması için gereklidir.
- Nötr hattının toprakla bağlantısı tesisatın ana panosunda yapılır.
3. Toprak Nedir?
- Toprak hattı, elektrik kaçağı durumunda elektriğin güvenli şekilde toprağa akmasını sağlar.
- Elektrik çarpması riskini en aza indirir ve yangın gibi tehlikeleri önler.
- Genellikle sarı-yeşil renkli kablo ile gösterilir.
- Normal çalışma sırasında üzerinde akım taşımaz.
- Topraklama, tesisat güvenliğinin temel unsurudur.
4. Faz, Nötr ve Toprak Arasındaki Farklar
Özellik
Faz
Nötr
Toprak
İşlev
Enerji verir
Enerjiyi geri taşır
Güvenlik sağlar
Gerilim Seviyesi
~220 Volt
0 Volt (referans)
0 Volt (referans)
Renk Kodu
Kahverengi / Siyah
Mavi
Sarı-Yeşil
Üzerinden Akım
Sürekli akım
Çalışma akımı
Kaçak durumunda akım
Risk
Elektrik çarpması
Düşük risk
Akım yok, güvenli
5. Neden Faz, Nötr ve Toprak Ayrımı Önemlidir?
- Güvenlik: Toprak hattı olmadan elektrik kaçağı durumunda ciddi yaralanmalar ve yangın riski artar.
- Fonksiyonellik: Nötr hattı devrenin doğru kapanmasını sağlar, cihazların doğru çalışmasına yardımcı olur.
- Tesisatın sağlığı: Faz hattı yanlış bağlanırsa cihaz zarar görebilir, nötr ve toprak karışırsa arızalar çıkabilir.
- Standartlara uygunluk: Elektrik tesisatı yönetmeliklerine uygun yapılmalıdır.
6. Turkuaz Elektrik Tavsiyesi
- Elektrik tesisatında mutlaka yetkili elektrikçi ile çalışın.
- Faz, nötr ve toprak bağlantılarını doğru renklere ve standartlara uygun yapın.
- Topraklama sisteminin sağlam olduğundan emin olun.
- Evde veya iş yerinde elektrik kaçağına karşı kaçak akım rölesi (kaçak akım koruma cihazı) kullanın.
- Elektrik arızalarında kesinlikle müdahale etmeden uzman yardımı alın.
